Industriepanel Monitor
TouchThink Industrial Panel Monitor wurde mit einem Ultra-dünnen Panel entwickelt, an rugged appearance, und Einhaltung industrietauglicher Schutzstandards. Erhältlich in den Größen von 7.0 Zu 23.8 Zoll. Konzipiert für eine Vielzahl anspruchsvoller und komplexer Umgebungen. Es lässt sich perfekt in jede Oberfläche von Schrankgeräten integrieren und wird häufig in der industriellen Steuerung eingesetzt, Militärindustrie, Kommunikation, Strom, Netzwerke, Intelligente Selbstbedienungsterminals, usw.
- Superdünne Frontblende, Am besten für industrielle eingebettete Schränke geeignet.
- Hochpräzises Aluminiumlegierungsmaterial,effiziente Wärmeableitungsleistung.
- Reiner Flachbildschirm IP65, Anti-Vibration, staubdicht, wasserdicht.
- Anpassung an Staubölverschmutzung, Wassernebel, starke elektromagnetische und hochfrequente Vibrationen und andere komplexe Schwerindustrieumgebungen.
- Unterstützt VGA, HDMI, DVI, Automatischer Identifikationssignalkanal.
( Fabrikpreis: $120~268 $ )
Industrial Panel Monitor Sizes and User Cases
Die Monitorgrößen der Touchhink -Industriepanel reichen von der Größen 7 Zoll zu 24 Zoll, und sind in verschiedenen industriellen Anwendungen erhältlich.

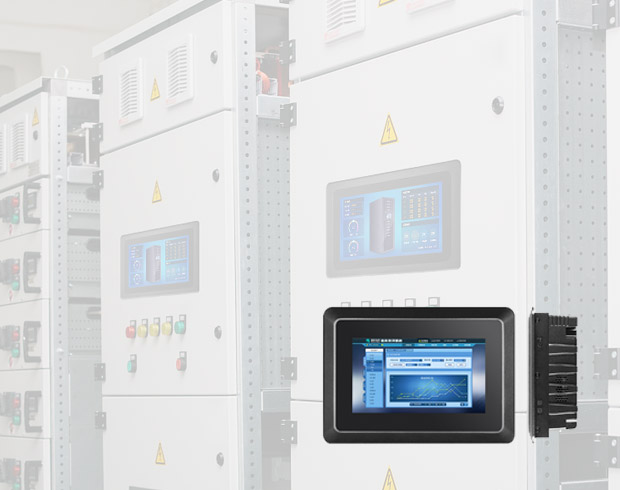

- 7.0 ZollIndustriepanel MonitorWird im Stromschrank verwendet

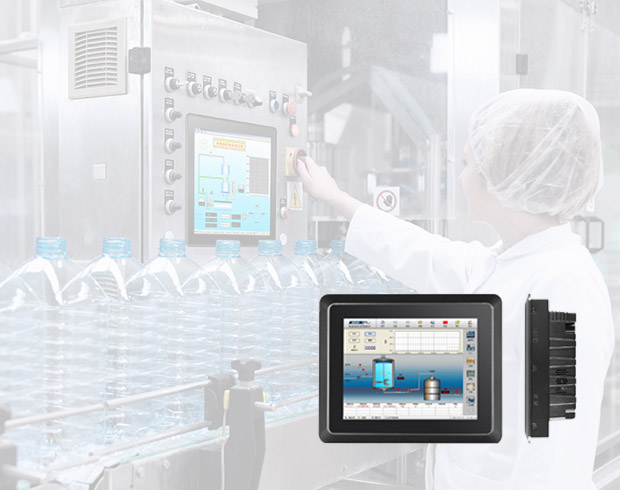

- 8.0 ZollIndustriepanel MonitorWird im Industriepaket verwendet

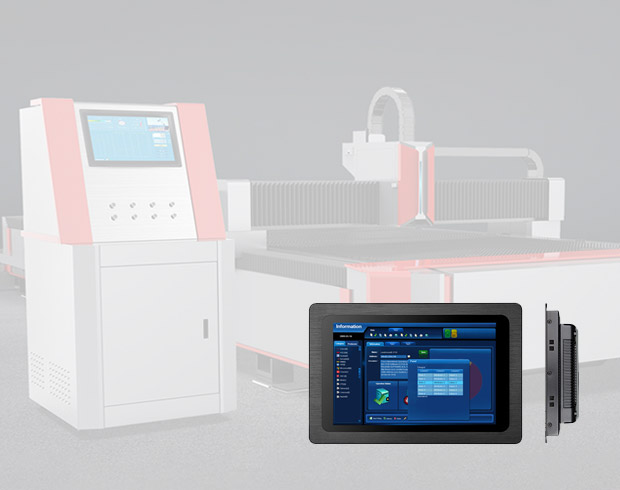

- 10.1 ZollIndustriepanel MonitorEingebettet in eine CNC-Maschine

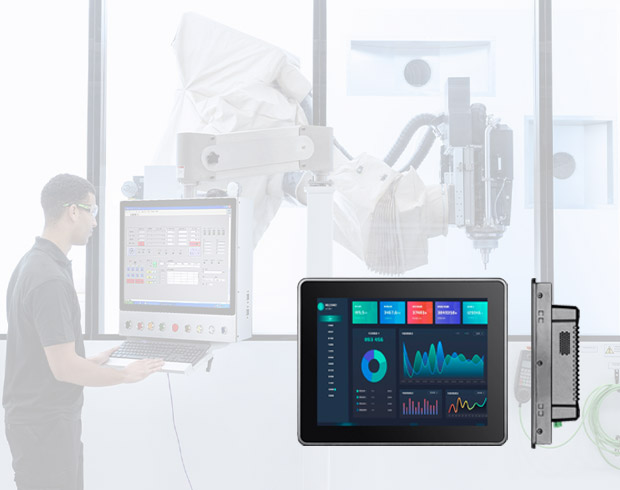

- 10.4 ZollIndustriepanel MonitorWird in Industrierobotern verwendet

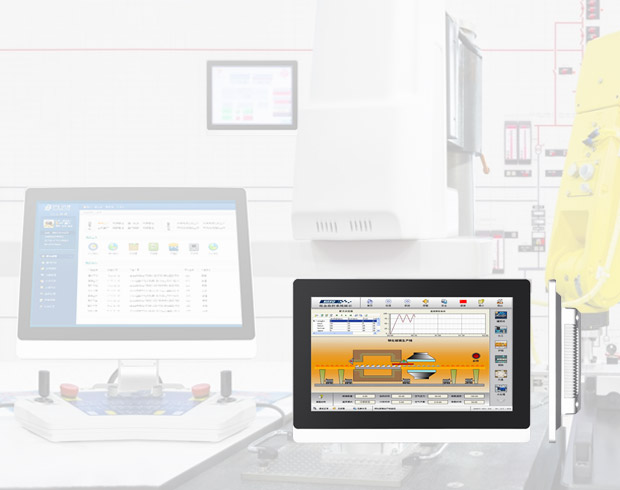

- 11.6 ZollIndustriepanel MonitorWird im Fertigungsbereich verwendet

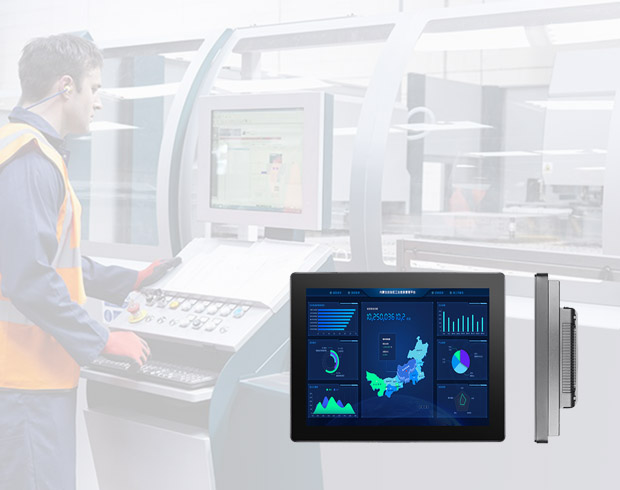

- 12.0 ZollIndustriepanel MonitorEingebettet in die elektrische Automatisierung

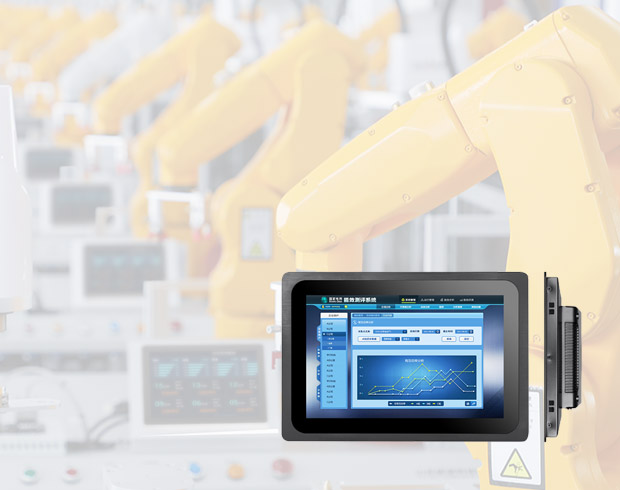

- 12.1 ZollIndustriepanel Monitorfür Industrielle Automatisierung

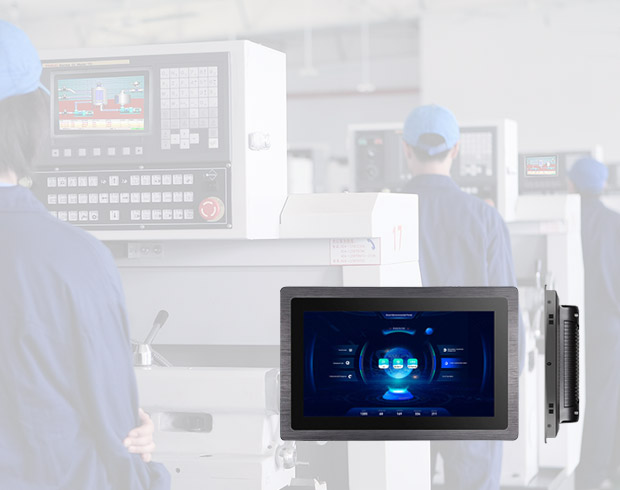

- 13.3 ZollIndustriepanel Monitorfür Maschinentests

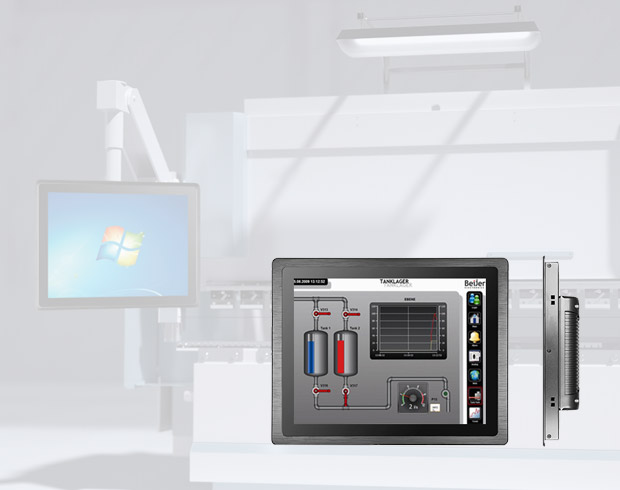

- 15.0 ZollIndustriepanel Monitorfür Großmaschinen

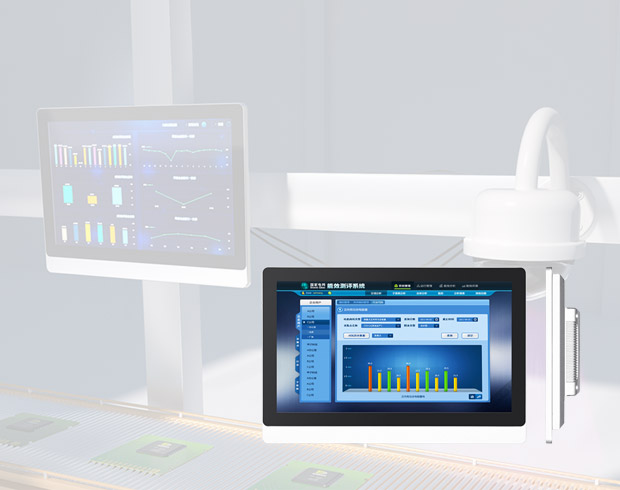

- 15.6 ZollIndustriepanel MonitorWird in der Produktionshalle verwendet

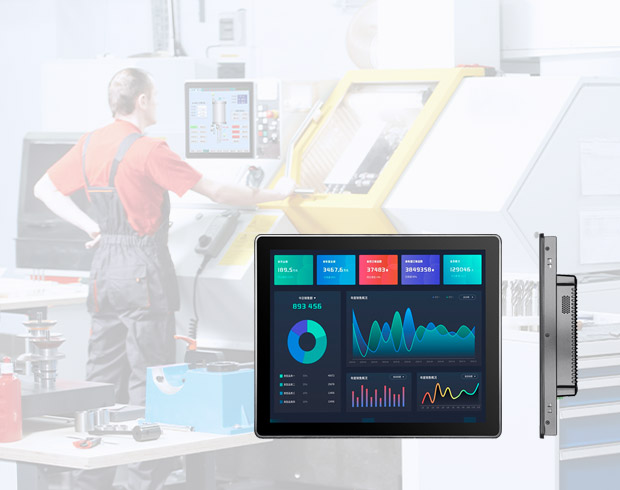

- 17.0 ZollIndustriepanel MonitorWird beim Laserschneiden verwendet

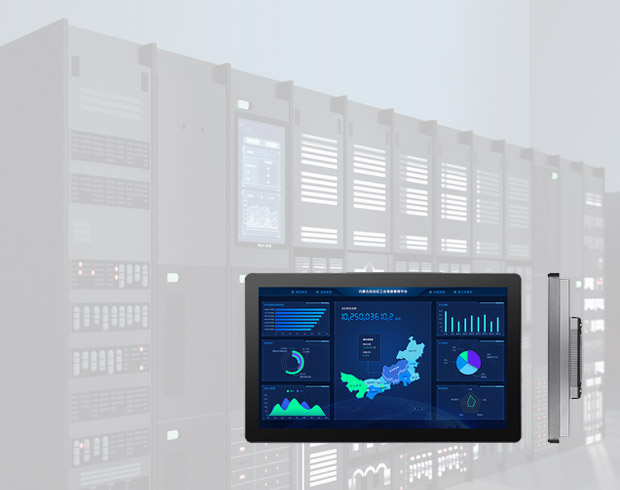

- 17.3 ZollIndustriepanel MonitorEingebettet in den Telekommunikationsschrank

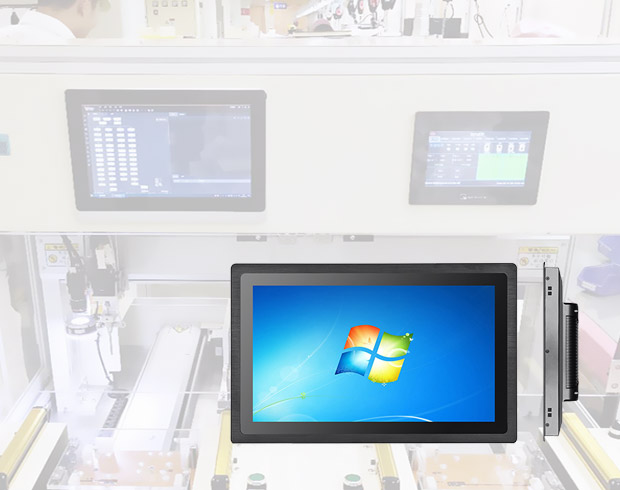

- 18.5 ZollIndustriepanel Monitorfür Luftfahrttests

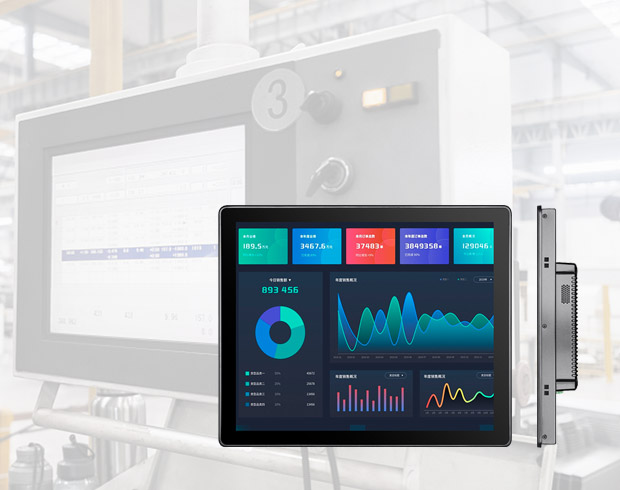

- 19.0 ZollIndustriepanel MonitorWird in schweren Maschinen verwendet

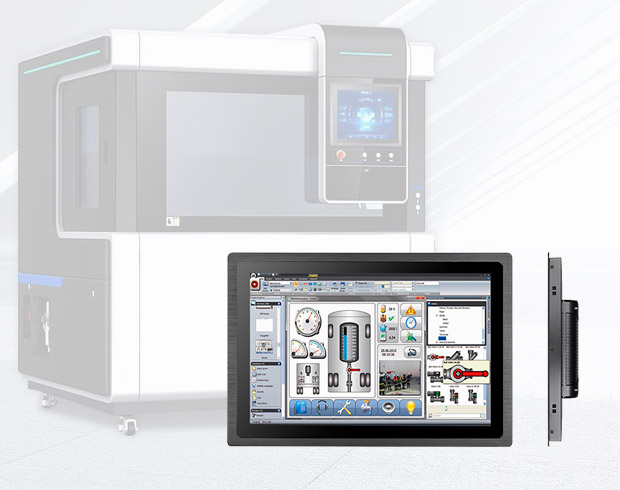

- 19.1 ZollIndustriepanel MonitorEingebettet in 3D-Drucker

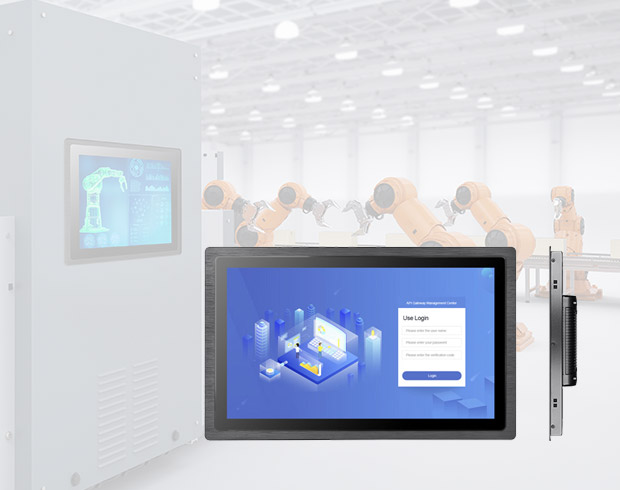

- 21.5 ZollIndustriepanel MonitorFür Industrial Vision

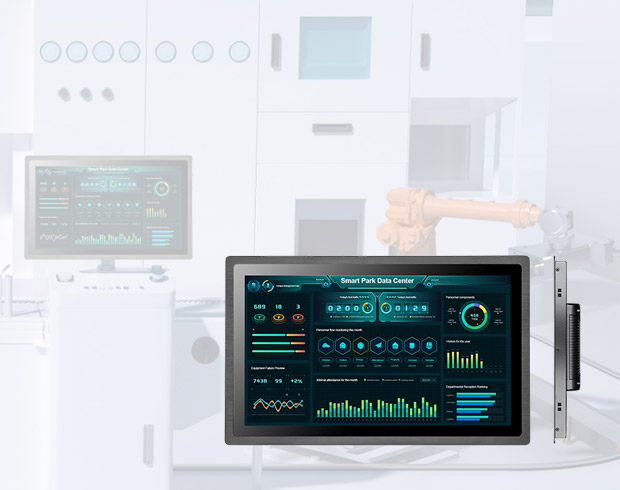

- 23.8 ZollIndustriepanel MonitorFür die industrielle Automatisierung
Industriepanel -Monitor -Parameter
Produktgröße | Auflösung | Seitenverhältnis | Helligkeit | Gesamtgröße | Schranklochgröße |
---|---|---|---|---|---|
7.0″ | 1024*600 | 16:9 | 330cd/㎡ | 225.1*160.7*59mm | 213.9*149.5mm |
8.0″ | 1024*768 | 4:3 | 250-300cd/㎡ | 225.5*185*64.5mm | 214.3*173.8mm |
10.1″ | 800*1280/1280*800 | 16:10 | 300cd/㎡ | 293.6*193.6*48.5mm | 277.5*177.5mm |
10.4″ | 1024*768 | 4:3 | 400cd/㎡ | 288*231*50.5mm | 274*217mm |
11.6″ | 1920*1080 | 16:9 | 220-300cd/㎡ | 323.7*218.5*50.5mm | 312.7*207.5mm |
12.0″ | 1024*768 | 4:3 | 500cd/㎡ | 319*257*56.5mm | 306.1*244.6mm |
12.1″ | 1280*800 | 16:10 | 350cd/㎡ | 330*227.3*53.5mm | 317*214.8mm |
13.3″ | 1920*1080 | 16:9 | 220-300cd/㎡ | 373.6*245.2*57mm | 358.4*230mm |
15.0″ | 1024*768 | 4:3 | 350cd/㎡ | 379*300*63.6mm | 365*285mm |
15.6″ | 1920*1080 | 16:9 | 300cd/㎡ | 420*269*70mm | 405*254mm |
17.0″ | 1280*1024 | 5:4 | 250-300cd/㎡ | 414*345*63mm | 399.5*330.5mm |
17.3″ | 1920*1080 | 16:9 | 400cd/㎡ | 458*291*62mm | 442*275mm |
18.5″ | 1920*1080 | 16:9 | 300cd/㎡ | 486.5*307.4*67mm | 471*292mm |
19.0″ | 1280*1024 | 5:4 | 250-300cd/㎡ | 451*380*63mm | 436.7*365.7mm |
19.1″ | 1440*900 | 16:10 | 250-300cd/㎡ | 486*332*63mm | 471.5*317.5mm |
21.5″ | 1920*1080 | 16:9 | 250-300cd/㎡ | 557*345*63mm | 542.5*330.5mm |
23.8″ | 1920*1080 | 16:9 | 250-300cd/㎡ | 606*376*67mm | 590.8*360.8mm |
Hardwarekonfiguration von Industrial Panel Monitor Monitor | |
---|---|
CPU | RTD2513 | Material | Aluminiumlegierung |
Schlüsselfunktion | AUTO/MENÜ/EIN/AUS/LINKS/RECHTS |
Systemsprache | Mehrsprachig (Standard: Englisch) |
Videoeingang | PC-RGB:Formatieren Sie bis zu 1920*1080 bei 60 Hz, Farbe 16 Bit/24 Bit/32 Bit |
Industriepanel -Überwachung Zuverlässigkeitsparameter | |
---|---|
Arbeitstemperatur | -10°C~60°C |
Lagertemperatur | -20°C~70°C |
Relative Luftfeuchtigkeit | Luftfeuchtigkeit: 95% Nicht kondensierend |
Vibrationsschutz | IEC 60068-2-64, zufällig, 5 ~ 500 Hz, 1 Std./Achse |
Aufprallschutz | IEC 60068-2-27, Halbe Sinuswelle, Dauert 11 ms |
Produktzertifizierung | CCC/CE/FCC/EMV/CB/ROHS |
Wasserdichter Grad | Die Frontplatte erreicht die Schutzart IP65 |
Industriepanel überwachen Stromparameter | |
---|---|
Leistungsaufnahme | Gleichstrom 12 V ~ 36 V |
Statische Leistung | 18W |
Berührungsparameter für Industriepanel Monitor -Monitor | |||
---|---|---|---|
Tippen Sie auf Typ | Kapazitiver Touchscreen | Widerstands-Touchscreen | Nicht berührungslos |
Berührungspunkt | 10-Punkt Touch-Projektion | Einziger Punkt | / |
Transmission | ≥88 % | ≥78 % | ≥92 % |
Eingabemodus | Handschrift bzw Kapazitätsstift | Fingerspitze oder Stift | / |
Controller-Kommunikation | USB | USB | / |
Touchscreen-Technologie
Kapazitiv,Resistiver Touchscreen, oder Maussteuerungstränke für benutzerfreundliche Schnittstellen, Multi-Touch-Funktionalität für intuitive Steuerung und Bedienung.
Industriepanel -Monitor -Schnittstellenparameter

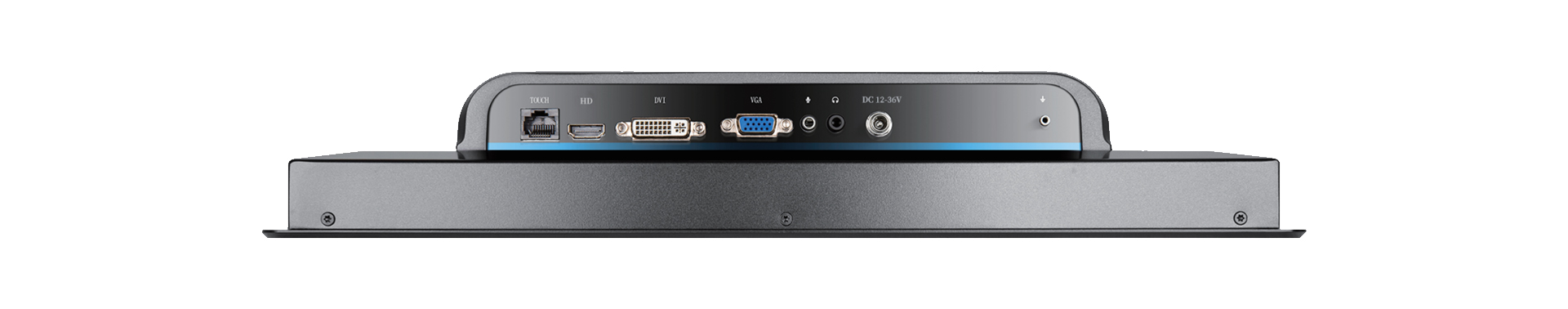

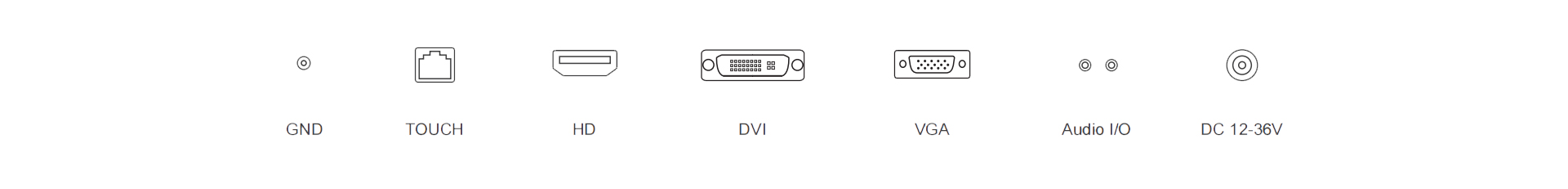

Die folgenden Bilder zeigen die detaillierten Schnittstellenpositionen und Schnittstellenparameter zu TouchThink Industrial Panel Monitor.
Industriepanel -Monitor -Schnittstellenparameter | |
---|---|
Erdungssäule | Unterstützung (1*GND) |
Stromschnittstelle | 1*DC2.1, Unterstützt 12V-36V Weitspannungsnetzteil |
Stromschnittstelle(Optional) | 1*Industrieterminals, Unterstützt 12V-36V Weitspannungsnetzteil |
HDMI | 1*HDMI, Unterstützt HDMI-Dateneingang, Mit maximal 1080P |
Touch-Oberfläche | 1*BERÜHREN(RJ45) |
VGA | 1*VGA, Analoge Signalübertragung |
DVI | 1*DVI, Digitale Signalübertragung |
Audio-Schnittstelle | 1*Audio-E/A, Unterstützt Audio-Eingabe und -Ausgabe |
Installationsmethoden der Industriepanel Monitor -Monitor
TouchThink Industrial Panel -Monitore unterstützen eine Vielzahl von Installationsmethoden, inklusive Desktop-Installation, Wandmontage, Rackmontage, eingebettete Installation, usw.
- PanelmontageWird in eingebetteten Industrieschränken verwendet
- Eingebettete InstallationWird in der industriellen Automatisierungssteuerung verwendet
- RackmontageWird im Schaltschrank verwendet
- WandmontiertWird in der Schwerindustriewerkstatt verwendet
- VESA-HalterungWird in der Fertigungslinie verwendet

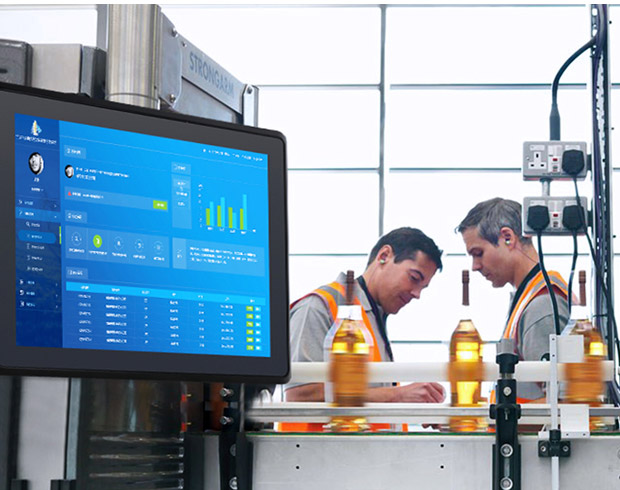

- Offene RahmenmontageWird in der Fertigungslinie verwendet
- TischmontageWird in der Produktionswerkstatt verwendet

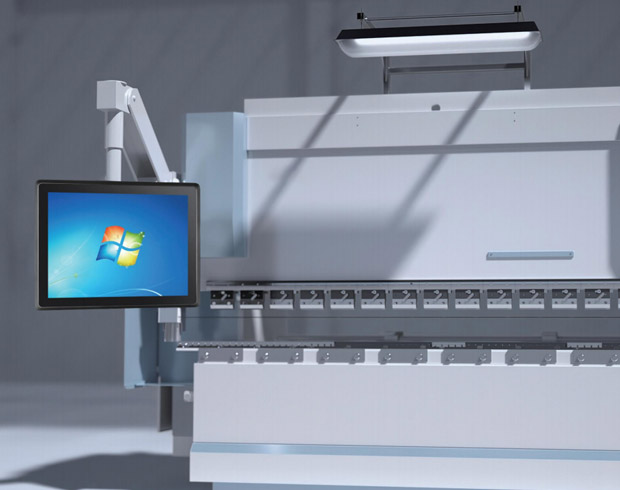

- Hängende Montagefür Großmaschinen
Industriepanel Monitor -Installationszubehör überwachen
TouchTHink bietet eine Vielzahl von Installationszubehör für die Installation von Industrieverkleidungen, Einige werden mit der Maschine geliefert, und einige müssen separat erworben werden, wie unten beschrieben.
- Tischmontage
- Tischmontage
- Eingebettete Schnallen
- Eingebettete Eisenbleche
- Wandhalterungen
- Wandhalterungen
- Wandhalterungen
- Auslegerhalterung
- Auslegerhalterung
- Wandeinbauhalterung
- Offene Rahmenhalterung
Industriepanel überwachen tiefe Anpassungen
Umfangreiche Anpassungselemente | |
---|---|
Breiter Temperaturbereich des Monitors | Der große Temperaturbereich ist erweiterbar: -30°C~80°C |
Helligkeit des Monitors | Aufrüstbar auf: 1500 Nissen |
Volle Sicht | Kann auf einen Vollsicht-LCD-Bildschirm aufgerüstet werden |
Blendfreier AG-Monitor | Mit entspiegeltem AG-Touchscreen aufgerüstet |
Anti-UV-Monitor | Mit Anti-UV-Touchscreen aufgerüstet |
Full-Fit-Monitor | Der Industrie -Panel -Monitor kann mit Frame -Aufklebern und vollem Anpassung verbessert werden |
LOGO | Anpassbares Maschinen-LOGO und Start-LOGO |
Phoenix-Terminal | Erweiterbares Netzteil Phoenix-Terminal |
DP/BNC-Schnittstelle | Aufrüstbare DP/BNC-Display-Schnittstelle |
Automatisch empfindlich | Aufrüstbar auf automatisch empfindliche Anzeige |
COM-Port Touch | Kann auf Water Touch oder COM Port Touch aufgerüstet werden |
Kamera des Monitors | Fügen Sie dem Monitor eine 100-W-/500-W-Kamera hinzu |
eingebautes Netzteil | Aufrüstbar auf integriertes Netzteil |
eingebauter Lautsprecher | Aufrüstbar auf integrierte Lautsprecher |
